El control dimensional en mecanizado CNC es un aspecto clave para garantizar la calidad en la fabricación de piezas de precisión. En nuestro taller de mecanizado CNC en Barcelona, trabajamos cada proyecto asegurando que cada medida cumple exactamente con las tolerancias exigidas en plano. El control dimensional en mecanizado CNC no solo consiste en medir, sino en verificar, documentar y asegurar la fiabilidad de cada pieza en entornos industriales exigentes. Por eso, aplicamos procesos avanzados de metrología que nos permiten ofrecer resultados precisos, repetibles y adaptados a las necesidades reales de cada cliente.
Si necesitas control dimensional en mecanizado CNC o un taller en Barcelona que garantice precisión en cada pieza…
Claves del control dimensional en mecanizado CNC de piezas de precisión
Hay algo que a lo largo de nuestra trayectoria hemos tenido siempre muy claro, y es que fabricar bien no es suficiente. Se tiene que demostrar. Y eso, en el mundo del mecanizado de precisión, se llama control dimensional.
Cuando un cliente nos entrega un plano con tolerancias de décimas o incluso de centésimas de milímetro, vamos más allá de confiar en el ojo del operario y en la experiencia de más de 40 años que tenemos en nuestro taller de mecanizado en Barcelona. Necesitamos datos, medidas, y evidencia.
Por eso la metrología avanzada es, hoy en día, una parte tan importante de lo que hacemos en Talleres MAF. Es la forma en que garantizamos que lo que sale de nuestro taller cumple, con exactitud, con lo que el cliente nos pide.
Quédate para ver cómo funciona ese proceso de principio a fin, qué equipos utilizamos, cómo aseguramos que las medidas sean fiables y qué papel juega todo esto en la calidad final de la pieza.
¿Qué es una sala de metrología y por qué es crítica?
Una sala de metrología es el espacio donde se verifican dimensionalmente las piezas fabricadas. Es donde pasamos de «creemos que está bien» a «podemos demostrar que está bien».
Lo que la hace especial no es solo la tecnología que alberga, sino las condiciones en las que trabaja. Una sala de metrología profesional está climatizada y controlada en temperatura, por lo general a 20 °C, porque cualquier variación térmica, por pequeña que sea, puede afectar a los resultados cuando hablamos de micras. También está aislada de vibraciones y de polvo, dos enemigos silenciosos de la medición precisa.
¿Por qué es tan crítica dentro de un taller CNC? Porque es el filtro final antes de que la pieza llegue al cliente. Es el punto donde se detectan desviaciones que a simple vista serían invisibles pero que, en aplicaciones como el sector eléctrico, ferroviario o de vehículos eléctricos, pueden marcar la diferencia entre una pieza que funciona y una que falla.
En Talleres MAF contamos con una sala de metrología equipada con tecnología actualizada, pensada para dar respuesta a los proyectos más exigentes que nos llegan. Es una parte central de nuestra forma de trabajar.
Principales equipos de medición en talleres CNC
Uno de los aspectos que más diferencia a un taller profesional de mecanizado de uno que simplemente «hace piezas» es la calidad de sus equipos de medición. A continuación te explicamos los más importantes.
Máquina tridimensional (CMM)

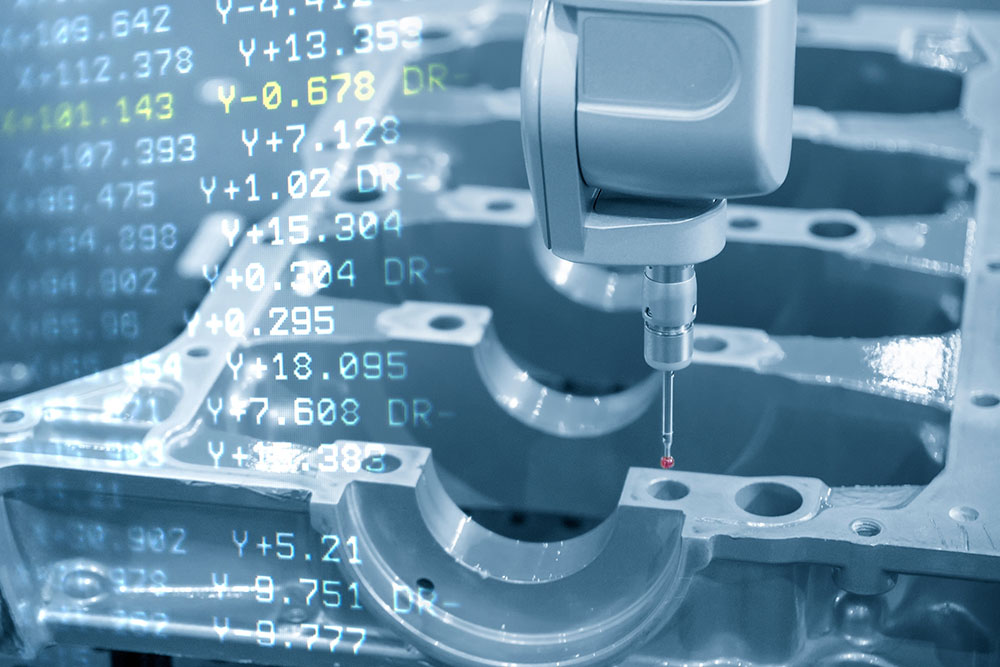

La máquina de medición por coordenadas, conocida como CMM por sus siglas en inglés (Coordinate Measuring Machine), es el instrumento más completo que existe hoy en día para el control dimensional de piezas mecanizadas.
¿Cómo funciona? La CMM toca la superficie de la pieza con una sonda de contacto de alta sensibilidad y registra coordenadas en los tres ejes del espacio: X, Y y Z. Con esa información, el software calcula dimensiones, formas, ángulos, coaxialidades, planitudes y muchas otras características geométricas con una precisión que puede llegar a la micra.
Lo que hace tan valiosa a la CMM es que no solo mide puntos aislados, sino que puede reconstruir la geometría completa de una pieza y compararla automáticamente con el modelo CAD original. Así, el técnico puede ver de un vistazo si hay desviaciones y dónde se producen exactamente.
Para nosotros, en piezas con geometrías complejas o con muchos elementos a verificar, la CMM es indispensable. Nos ahorra tiempo, elimina la subjetividad y genera informes de medición que podemos entregar al cliente como parte del control de calidad.
Proyectores de perfiles y calibres digitales
Junto a la CMM, en nuestra sala de metrología conviven otros equipos igual de esenciales para el día a día del control dimensional.
Los proyectores de perfiles (también llamados comparadores ópticos) son instrumentos que proyectan la silueta ampliada de una pieza sobre una pantalla. Permiten comprobar formas, contornos y perfiles con gran precisión, sobre todo en piezas pequeñas o con geometrías difíciles de medir de forma táctil. Son muy útiles en series de producción, donde hay que verificar muchas piezas de forma rápida y consistente.
Los calibres digitales, por su parte, son la herramienta de medición más versátil y cotidiana dentro de un taller. Un buen calibre digital, bien calibrado y en manos de un técnico con experiencia, permite medir diámetros exteriores e interiores, profundidades y escalones con décimas o centésimas de precisión. Son rápidos, portátiles y fáciles de interpretar.
Además, en Talleres MAF también trabajamos con micrómetros de exteriores e interiores y rugosímetros, que nos permiten controlar los acabados superficiales cuando la aplicación lo requiere.
La clave, más que en tener muchos instrumentos, está en saber cuál usar en cada situación y hacerlo de forma correcta.
El control dimensional en mecanizado CNC no se limita únicamente a medir una pieza al final del proceso. En entornos industriales exigentes, implica establecer métodos de verificación durante todas las fases de fabricación, desde el primer mecanizado hasta la validación final. Aplicar correctamente el control dimensional en mecanizado CNC permite detectar desviaciones a tiempo, optimizar procesos productivos y garantizar que cada componente cumple con los estándares de calidad requeridos.
Cómo asegurar la trazabilidad y repetibilidad de las medidas
Tener buenos equipos está bien. Pero si las medidas no son trazables ni repetibles, no sirven de mucho.
Hablemos primero de trazabilidad. Una medida es trazable cuando puede vincularse, mediante una cadena ininterrumpida de comparaciones, a un patrón nacional o internacional de referencia. En la práctica, esto significa que nuestros instrumentos de medición están calibrados periódicamente por laboratorios acreditados, y que disponemos de los certificados que lo demuestran.
¿Por qué importa esto? Porque si dos talleres diferentes miden la misma pieza y obtienen resultados distintos, algo falla. La trazabilidad garantiza que las medidas hablan el mismo idioma en cualquier lugar del mundo.
La repetibilidad, por otro lado, tiene que ver con la consistencia. Una medición es repetible cuando, al medir la misma pieza varias veces en las mismas condiciones, el resultado es siempre el mismo, o varía dentro de un margen estadísticamente despreciable.
Para asegurarla, en nuestro taller de mecanizado CNC seguimos procedimientos estandarizados. Las mediciones se hacen siempre en las mismas condiciones de temperatura, con el equipo en estado verificado y por técnicos formados específicamente.
Este nivel de rigor es en especial relevante cuando trabajamos con clientes del sector eléctrico o ferroviario, donde la documentación de las mediciones es tan importante como las piezas en sí.
Certificados y control de calidad final
Al final del proceso, la pieza mecanizada no viaja sola. La acompaña documentación.
En Talleres MAF somos conscientes de que muchos de nuestros clientes necesitan más que una pieza bien hecha. Necesitan poder demostrar a sus propios clientes o auditores que esa pieza cumple con las especificaciones. Por eso, en función del proyecto, generamos informes de medición, protocolos de control dimensional y certificados de conformidad.
Este enfoque es coherente con nuestra certificación ISO 9001, que establece los requisitos de un sistema de gestión de calidad y que, en la práctica, se traduce en procesos documentados, control de no conformidades y mejora continua.
El control de calidad final no es el último paso del proceso, es la validación de todo lo anterior. Es el momento en que confirmamos que lo que ha fabricado el equipo cumple con lo que el cliente necesita, y que tenemos los datos para respaldarlo.
Este nivel de exigencia en el control dimensional de piezas mecanizadas es lo que permite asegurar la fiabilidad en aplicaciones industriales críticas.
En un taller de mecanizado de precisión es una forma de trabajar. Y en Talleres MAF, es algo en lo que llevamos más de cuatro décadas trabajando cada día.
¿Tienes un proyecto que requiere mecanizado de alta precisión y un control dimensional riguroso? Podemos ayudarte. Cuéntanos qué necesitas y te asesoramos sin compromiso.
